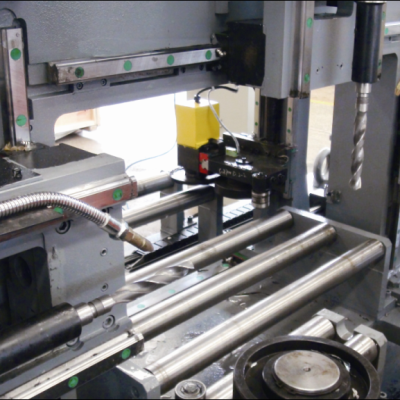

Мультиголовочный сверлильный станок состоит из основания, вертикальной пластины, ЧПУ стапеля, сверлильной головки, зажимного устройства подачи, электрической системы, гидравлической системы, системы охлаждения и т.д.

Система управления состоит из компьютера, системы числового управления, сервопривода, фото кодера, PLC, и т.д. Когда вводить размер заготовки, программа обработки может автоматически создаться, и сохраниться, выбраться, отображаться и передаться в соответствии с заготовкой по желанию. Электрический блок этой машины можно не только выполнить ручное управление отдельно в соответствии с заданными параметрами, но также выполнить полную автоматическую регулировку во всем обработки.

Подача заготовки приводится посредством роликом, который контролируется с помощью гидравлических и механических систем. Измерительное колесо измеряет действительное расстояние подачи заготовки и передает обратно результат в систему управления, чтобы гарантировать точность продольного положения отверстий.

Скорость вращения каждого шпинделя бесступенчато регулируется с помощью датчика, и скорость подачи в бесступенчато регулируется с помощью регулятора клапана. Два вида скорости упомянутого выше, могут быть быстро установлен в соответствии с различными материалами и диаметрами отверстий. Ход самоуправления буровая может выполнять автоматическое преобразование шпинделя быстрого питания, работающая подача и быстрое снятие без предварительной настройки параметров.

Существуют 3 независимой буровой установки, одна вертикальная и два горизонтальной (правая и левая). Существует один быстрый патрон смены инструмента на шпинделе.

Техническая спецификация SWZ700D
Название блока
Заготовка макс. ширина мм 700
Мин. ширина мм 100
Макс. высота, мм 400
Мин. высота, мм 50
Мин. длина заготовки мм 1800
Макс. масса заготовки, кг 5000
Количество кусок шпинделей 3
Скорость вращения шпинделя об / мин 180 ~ 560
Скорость движения подачи мм / мин 20 ~ 300
Ход каждого шпинделя мм 280
Диаметр сверления мм 12.5 ~ 30
Мощность каждого шпинделя кВт 4
Ход средней линии верхнего блока Z направления (горизонтальный) мм 40 ~ 620
Левая сторона Х направления (вертикальный) мм 30 ~ 380
Правая сторона Y направления (вертикальный) мм 30 ~ 380
Модуль типа конуса 3 #
Конус Морзе 2 # 3 #
Горизонтальная сила зажима заготовки кН 15.7
Вертикальная прижимная сила кН 6.4
Мощность мотора подачи кВт 1 × 4.0
Шпинделя кВт 3 × 4.0
Головной блок оси Х кВт 1 × 1,0
Левый блок оси Z кВт 1 × 1.5
Правой блок оси Z кВт 1 × 1.5
Перемещение бокового зажимного устройства кВт 2 × 0.12
Гидравлическая система кВт 1 × 5.5
Размер машина (Д × Ш × В) мм  около 3600 × 1500 × 2500
